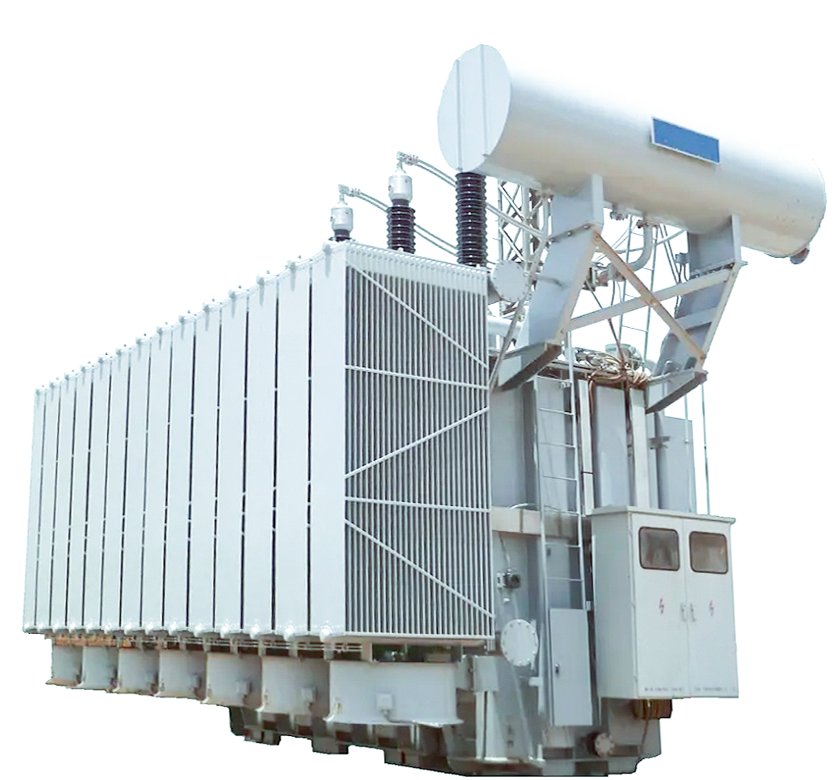

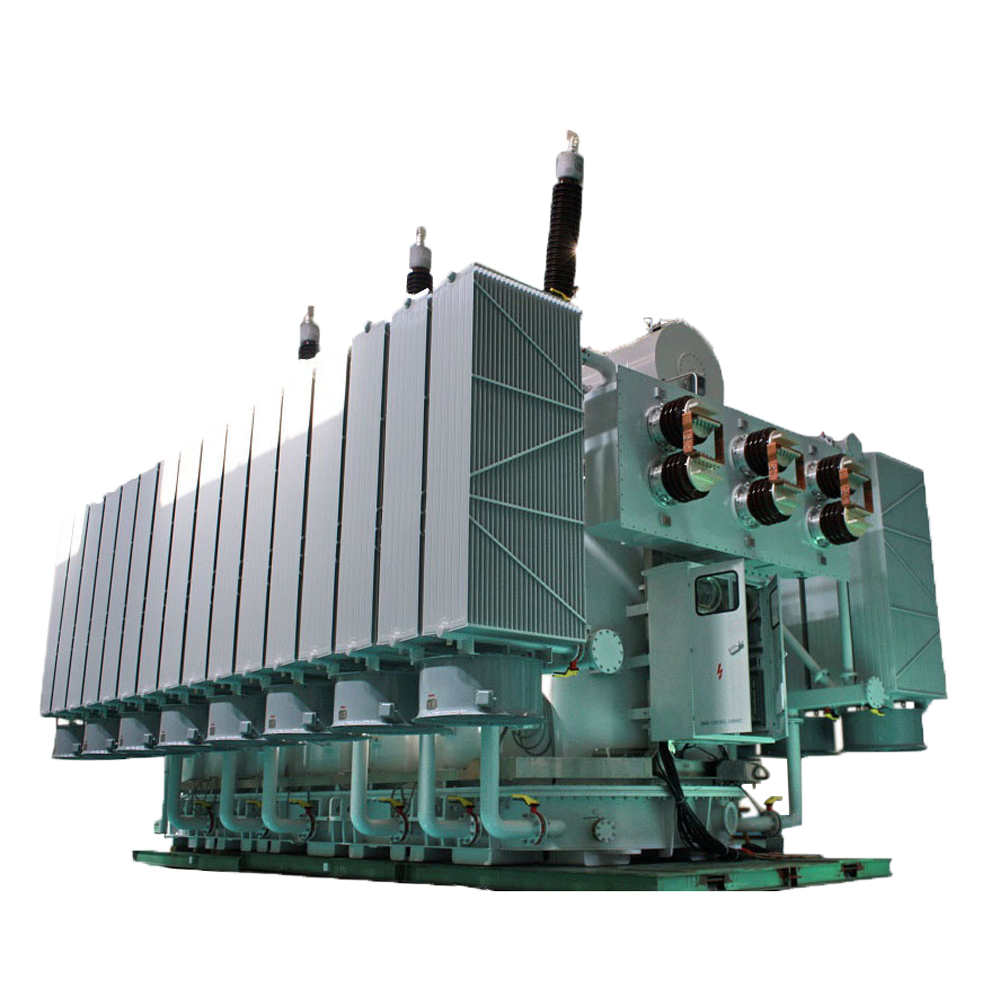

Силовой трансформатор 110 кВ / 115 кВ Это высоковольтный трансформатор, предназначенный для работы в передающих и распределительных сетях высокого класса напряжения. Номиналы 110 кВ и 115 кВ являются стандартными в энергосистемах России/СНГ и Северной Америки соответственно. Технические характери...
|
Параметр
|
Характеристика
|
|---|---|
|
Номинальное напряжение (ВН)
|
110 кВ, 115 кВ
|
|
Номинальное напряжение (НН)
|
6.3 кВ, 10.5 кВ, 11 кВ, 20 кВ, 33 кВ, 35 кВ
|
|
Мощность (номинал)
|
20 МВА – 200 МВА (обычно 40–120 МВА)
|
|
Частота
|
50 Гц / 60 Гц
|
|
Система охлаждения
|
ONAN, ONAF, OFAF, OFWF
|
|
Группа соединений
|
YNd11, YNyn0+d
|
|
Уровень изоляции (BIL)
|
450/480 кВ (для 110/115 кВ)
|
|
Регулирование напряжения
|
РПН (OLTC) с диапазоном до ±16%
|
|
Потери холостого хода
|
15–25 кВт (для трансформатора 100 МВА, класс S11/S13)
|
|
Импеданс (Uk)
|
10–15%
|
Примечание: 110 кВ — основной стандарт России/Европы; 115 кВ — стандарт для сетей США/Канады. Конструктивно трансформаторы этих классов аналогичны, но могут отличаться требованиями стандартов по BIL, испытательным напряжениям и системам защиты.
